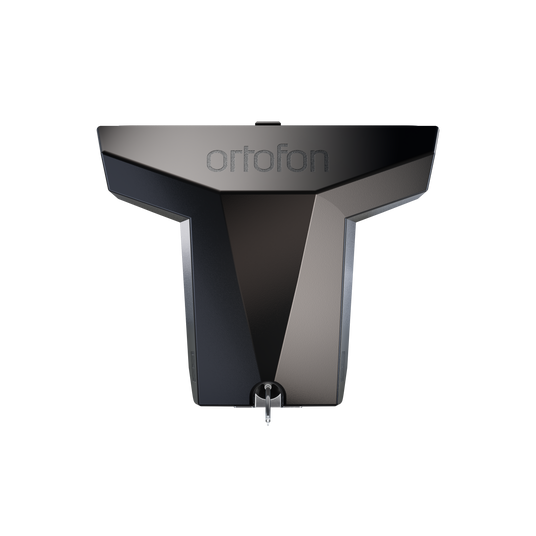

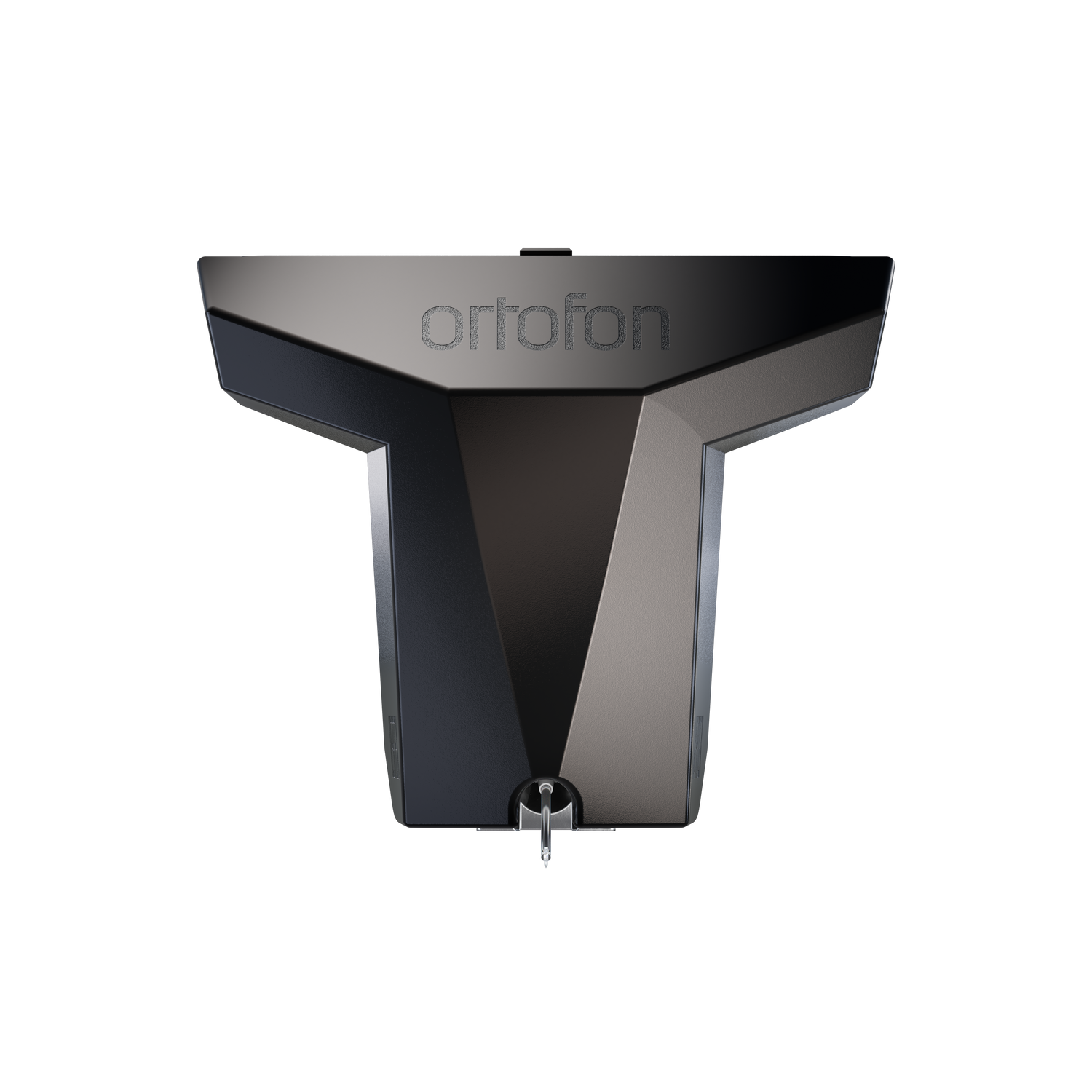

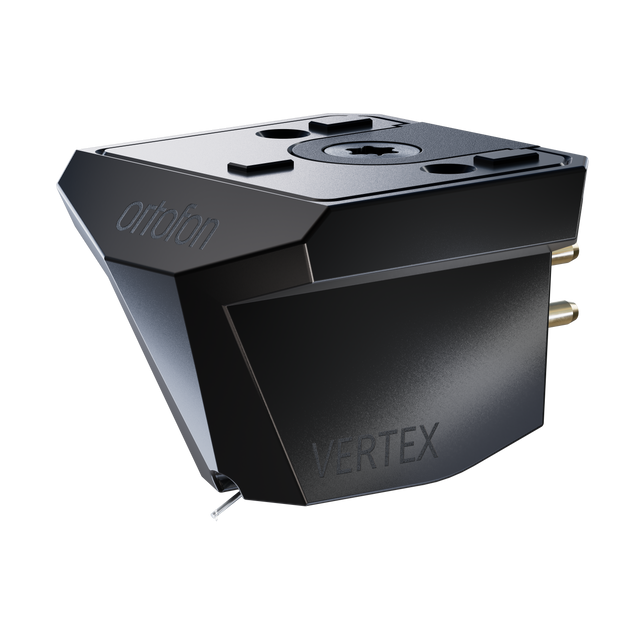

MC Vertex
Desarrollado y fabricado por Ortofon, MC Vertex refleja un enfoque holístico en el diseño de cartuchos, donde cada elemento se define en relación con los demás y se optimiza como parte de un sistema completo.
MC Vertex se concibe como una estructura unificada, donde el diamante Vertex, los materiales, y el diseño mecánico y magnético se especifican en relación directa entre sí. Cada interfaz se controla para garantizar consistencia y un rendimiento predecible.
La energía se transfiere del surco a la salida con precisión y estabilidad, permitiendo un seguimiento exacto, baja distorsión y una respuesta controlada en todo el rango de frecuencias.
El resultado es un cartucho que revela una estructura fina, preserva el contraste dinámico y presenta la música con claridad. La información espacial permanece estable y bien definida, incluso en pasajes complejos.
MC Vertex
A New Reference Diamond
En el núcleo de MC Vertex se encuentra un diamante recién desarrollado, diseñado por Ortofon y definido por una geometría de contacto de línea avanzada. Este nuevo diseño de aguja se presenta como el diamante Vertex, representando una nueva referencia en la tecnología de diamantes de Ortofon.
El resultado es el diamante Vertex, que combina geometría avanzada, construcción diamante sobre diamante, y fabricación de precisión para ofrecer alta resolución, claridad y consistencia a largo plazo.

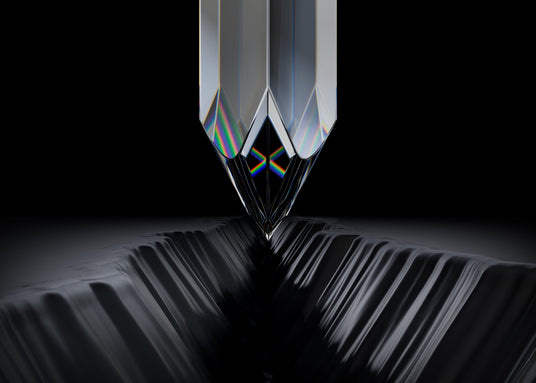

The Vertex Diamond
El perfil de la aguja ha sido desarrollado con un enfoque específico en cómo interactúa con las paredes del surco a nivel microscópico, donde tanto la precisión de contacto como la estabilidad mecánica son fundamentales.
El diamante Vertex cuenta con un radio de escaneo finamente optimizado de 4 μm, combinado con un radio de contacto extendido de 110 μm. Aunque el radio de escaneo se encuentra en el nivel superior de los diseños avanzados de agujas, el radio de contacto representa un perfil excepcionalmente grande, permitiendo un área de contacto significativamente aumentada a lo largo de las paredes del surco.
Esta combinación permite que el diamante trace las estructuras finas del surco con alta precisión, mientras distribuye las fuerzas de contacto de manera más efectiva a través de la superficie del surco.
Solid Diamond Cantilever

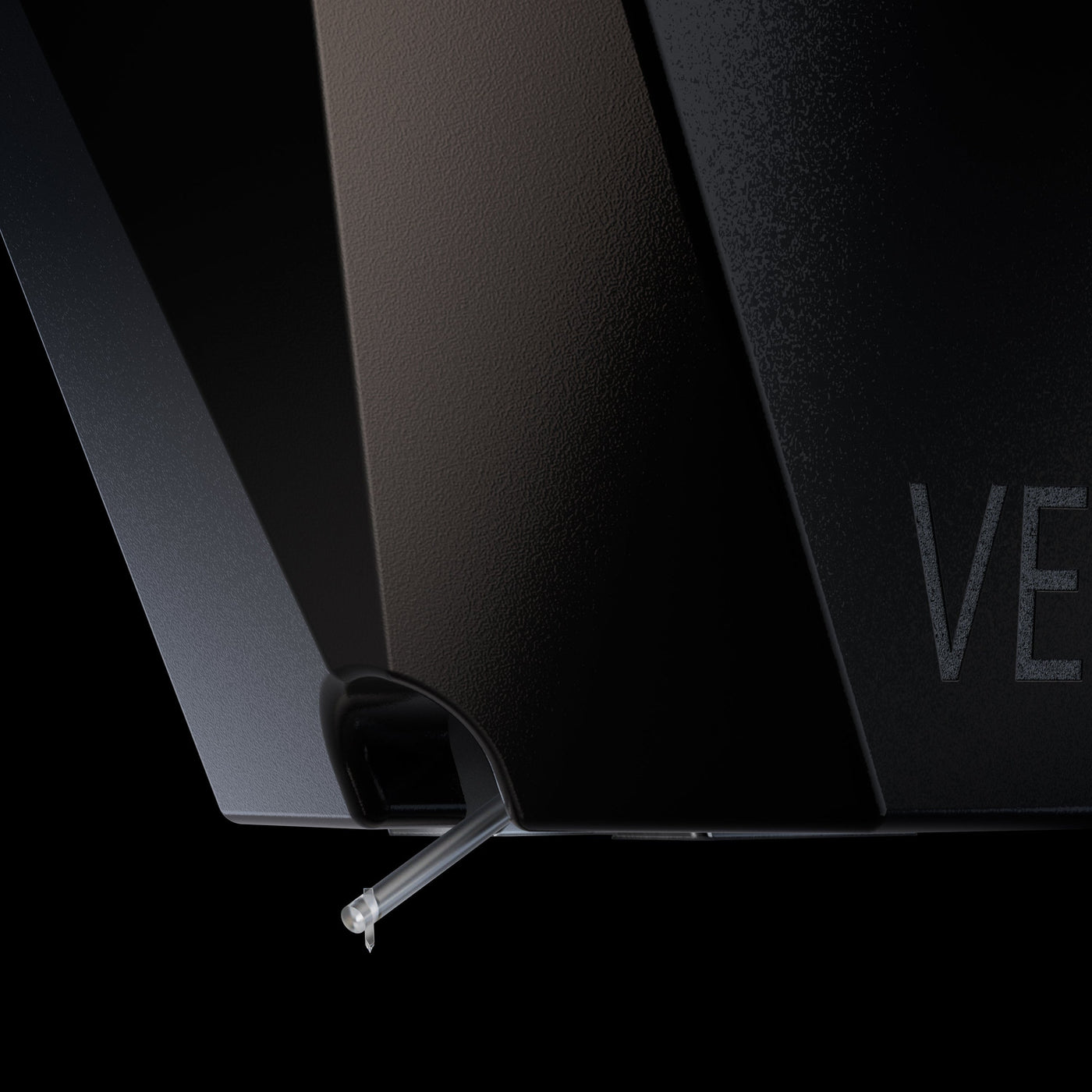

El diamante Vertex está montado en un cantilever de diamante sólido, creando una estructura sumamente rígida y ligera que favorece la transferencia eficiente de energía desde el stylus hasta el sistema generador.
La unión entre el diamante y el cantilever se fabrica con procesos de corte por láser y tolerancias extremadamente estrictas. En el cantilever se realiza un microagujero de precisión, lo que permite montar el diamante con un ajuste mecánico perfectamente controlado. Así, garantizas una alineación precisa y repetible, además de una conexión rígida y estable que optimiza la transferencia de energía.
El cantilever se pule con láser para lograr una superficie uniforme y minimiza cualquier irregularidad que pueda generar artefactos mecánicos.
Estructura Diseñada
para el Sonido

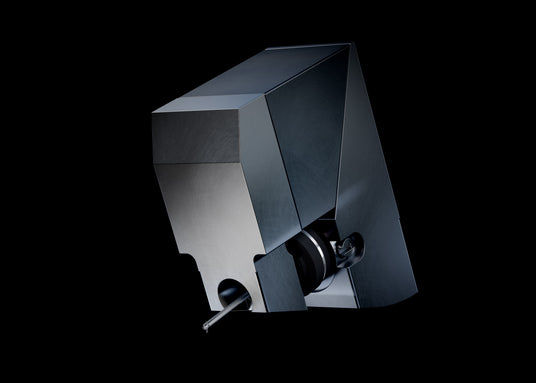

La estructura de la carcasa del cartucho y el núcleo interno se producen en titanio utilizando la tecnología establecida de Ortofon de fusión selectiva por láser. Este método de fabricación avanzado permite un nivel de control estructural imposible de lograr con técnicas convencionales.
La densidad del material, el grosor de las paredes y la geometría interna se definen con precisión en toda la estructura, permitiendo que arquitecturas internas complejas se formen directamente dentro del cuerpo de titanio. Se incorpora intencionalmente una cavidad especial para mejorar el amortiguamiento interno y reducir resonancias no deseadas.
In-house Rubber Development
El desarrollo y producción interna de compuestos de caucho por parte de Ortofon garantiza una calidad de material constante y permite ajustar con precisión el rendimiento de amortiguación. Incluso los ajustes menores en la formulación o el procesamiento pueden influir significativamente en cómo se absorbe y controla la energía dentro del sistema.
El resultado es una reproducción de sonido más precisa y natural a lo largo de todo el rango de frecuencia.
Tecnología de Amortiguación de Rango Amplio Actualizada

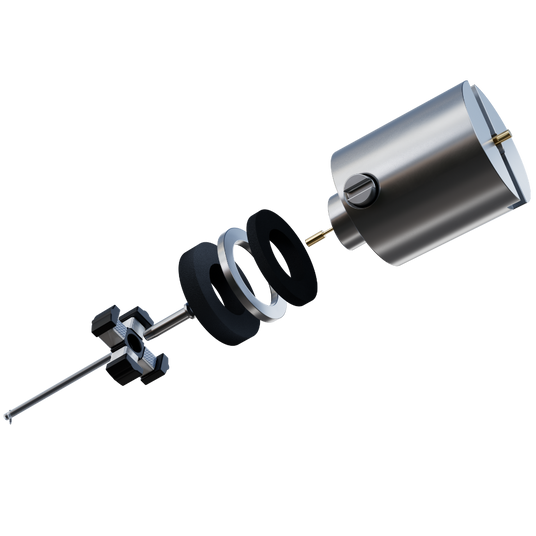

El Sistema “Wide Range Damping” (WRD), desarrollado y patentado por Ortofon, está diseñado para controlar la resonancia mecánica a lo largo de toda la gama de frecuencias audibles.
En su núcleo, hay un disco de platino posicionado entre dos compuestos de caucho con propiedades mecánicas claramente diferentes. El disco de platino actúa como una interfaz mecánica rígida, permitiendo que los dos compuestos de caucho funcionen tanto de manera independiente como en interacción, dependiendo de la frecuencia.
Esta estructura de amortiguación de doble comportamiento permite un control preciso de las características de resonancia a través del espectro de frecuencias, mientras mantiene la capacidad de respuesta dinámica.
Precisión Magnética y Control

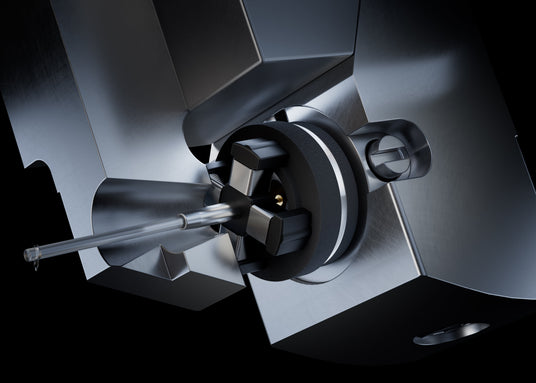

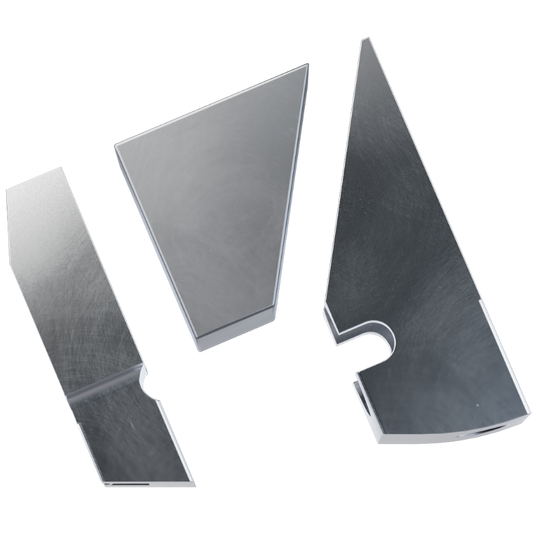

MC Vertex cuenta con un sistema generador refinado construido alrededor de una armadura no magnética, bobinas de precisión, y una configuración de imanes altamente optimizada.
La armadura no magnética proporciona una estructura mecánica estable para las bobinas, sin introducir material magnético en el sistema móvil.
Esto evita que la armadura interactúe con el campo magnético, asegurando un rendimiento del generador controlado y consistente.
Al mantener el material magnético fuera de la armadura, el ensamblaje de la bobina puede operar dentro del sistema magnético sin influencias magnéticas indeseadas de la propia armadura. Esto contribuye a una generación de señal estable, un rendimiento preciso de canales y una reproducción consistente de las modulaciones del surco.

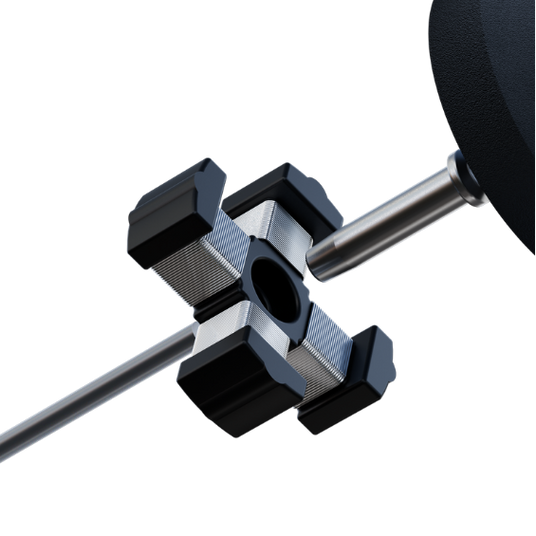

Las bobinas están enrolladas con precisión utilizando plata de alta pureza y se integran cuidadosamente con la configuración optimizada del imán, para lograr una conversión precisa del movimiento mecánico en una señal eléctrica.
La armadura no magnética, el sistema de bobinas y la configuración del imán trabajan juntos para que MC Vertex te ofrezca una alta precisión, una excelente separación de canales y una presentación musical natural y coherente.
Especificaciones
Especificaciones
-
Balance de canal a 1 kHz
-
Voltaje de salida a 1 kHz, 5cm/seg
-
Separación de canal a 1 kHz
-
Respuesta de frecuencia 20 Hz - 20 kHz
-
Conformidad, dinámica, lateral
-
Material del Cantilever
-
Tipo de aguja
-
Radio de la punta de aguja
-
Sistema de bobina
-
Fuerza de rastreo, recomendada
-
Ángulo de rastreo
-
Impedancia interna, resistencia DC
-
Impedancia de carga recomendada
-
Material del cuerpo del cartucho
