LW 800S, Cable de Conexión, Cables para Headshell

Todas las cápsulas de Ortofon cuentan con un código de color en los terminales: rojo y verde para el canal derecho (terminal caliente y de tierra, respectivamente), y blanco y azul para el canal izquierdo (terminal caliente y de tierra, respectivamente). El terminal verde se utiliza siempre para la conexión a tierra de las carcasas de la cápsula o del sistema motor cuando están conectados internamente.

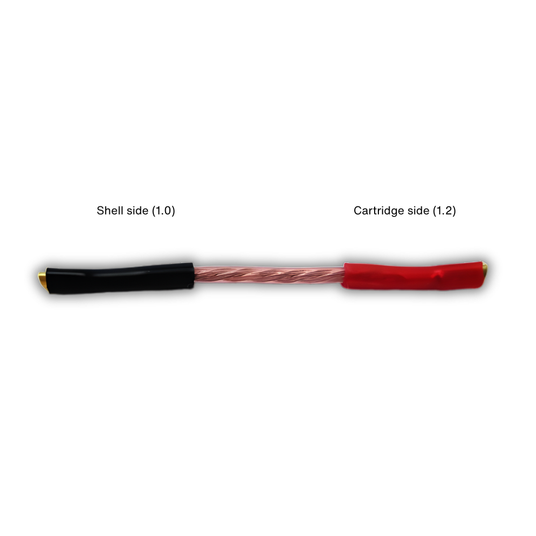

Te recomendamos conectar los cables de conexión tanto a la cápsula como al Portacápsulas antes de montar la cápsula. Por favor, asegúrate de respetar la orientación correcta de los cables. El diámetro de los pines del Portacápsulas Ortofon SH-4 y de las cápsulas Ortofon es de 1.2 mm, mientras que el diámetro de los pines de otros Portacápsulas de Ortofon normalmente es de solo 1.0 mm. Para usar LW 8N con el SH-4, es necesario ensanchar ligeramente la abrazadera lateral del LW 8N para que encaje en los pines del SH-4. Si se desplaza, podría causar un apriete excesivo. Si tienes en cuenta este detalle, evitarás el riesgo de que los pines de la cápsula se suelten.
