Producto Histórico

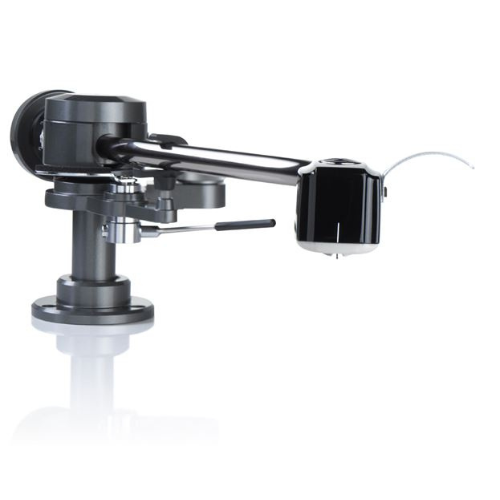

Ortofon TA-210 12"
brazo estático de equilibrio

El Ortofon TA-210 brazo ha alcanzado el siguiente nivel al reducir las vibraciones indeseadas en el brazo.

Nuestro extenso conocimiento de las propiedades de vibración y características en diferentes formas y materiales se ha aplicado para la optimización del TA-210 brazo.

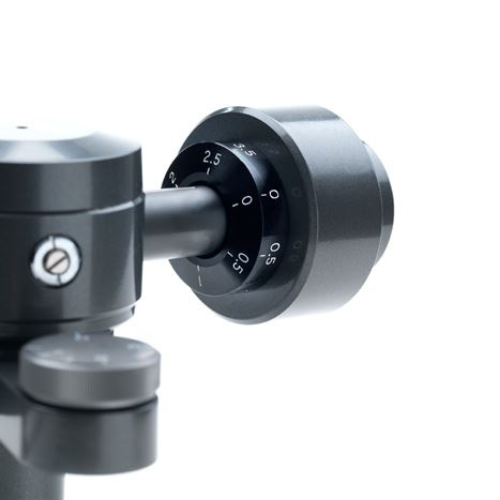

Anillo de masa extra para combinaciones más pesadas de cápsula y Portacápsulas

Anillo de masa extra

Es posible que necesites añadir el anillo de masa extra para lograr la fuerza de seguimiento adecuada.

El contrapeso debe acoplarse en la parte trasera del brazo con la cara de la escala numérica interna mirando hacia adelante. Si se necesita el anillo de masa extra, debes instalarlo antes de fijar el contrapeso al brazo.

El anillo de masa extra debe instalarse en la parte posterior del contrapeso y es posible que necesites girarlo ligeramente para facilitar la instalación.

Asegúrate de que el anillo de masa extra se ajuste firmemente a la parte gruesa del contrapeso.

Compatibilidad

El TA-210 es un producto con grandes beneficios para el uso analógico exigente y puede combinarse idealmente con el MC Windfeld Ti, MC A95, SPU Series y el Ortofon Xpression. Para la SPU Series tal vez necesites adjuntar la extra mass ring para lograr una fuerza de seguimiento adecuada.

¡La combinación de Xpression, el transformador Moving Coil ST-80 SE y el TA-210 brinda una experiencia suprema!

El headshell de alta gama LH-10000, que incorpora tecnología de amortiguación similar a la de los brazos TA-110/210, será una perfecta interfaz entre los brazos y la Ortofon Cadenza Series, MC Windfeld Ti y MC A95.

El efecto de las propiedades de amortiguación del caucho y TPE

El TA-210 tiene una ranura mecanizada con precisión en cada extremo del tubo de aluminio. Un compuesto especial de Ortofon para amortiguación de vibraciones está integrado en cada ranura:

• Inserto de goma con altas propiedades de amortiguación de vibraciones integrado en la ranura inferior del brazo

• Compuesto especial propietario de TPE con excelentes propiedades de amortiguación integrado en la ranura superior del brazo

Debido a estos dos materiales diferentes, se obtiene un efecto de amortiguación extendido en el mayor rango posible. Ambos insertos integrados en el tubo del brazo son fabricados en las instalaciones técnicas de Ortofon en Nakskov, Dinamarca.

El armtube TA-210 está menos estresado que el TA-110 y mucho menos estresado que los armtubes convencionales gracias a las excelentes propiedades de amortiguación de la goma técnica y el TPE.

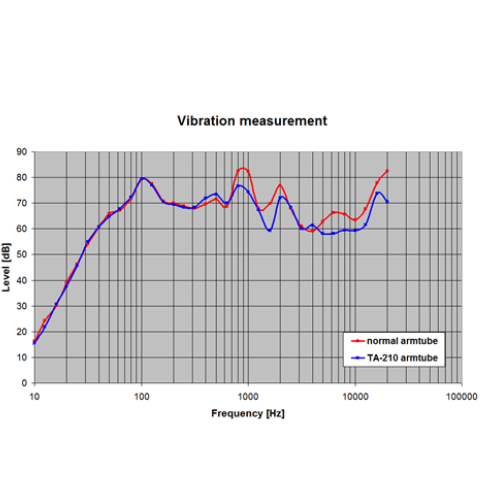

Medición de vibración TA-210

<br>El tubo del brazo estaba montado en el Brüel & Kjær Mini Shaker 4810, al que se le suministró una señal de ruido rosa de banda ancha. El nivel de vibración se midió con un Acelerómetro Brüel & Kjær 4374 en miniatura y un analizador de espectro configurado a una resolución de 1/3 de octava.</br>
<br>
Al considerar la incertidumbre de la medición, los dos tubos del brazo muestran niveles de vibración casi iguales, aparte del intervalo de 1kHz a 4kHz (rango medio superior/agudos inferiores).</br>
<br>
Como es bien conocido por las curvas de Fletcher-Munson, este es el intervalo donde el oído es más sensible, y este intervalo también es muy importante para una reproducción musical de alta calidad.</br>

<br>El efecto de las propiedades de amortiguación de goma/TPE es evidente a partir del gráfico de medición de vibraciones a la izquierda.</br>

Reseña sobre TA-210

Hi-Fi World diciembre 2012,
Por Rafael Todes

"... La mesa y combinación tiene una atractiva cualidad de hacer que el rango medio de los colores de la orquesta parezca más intenso y concentrado, ¡como si estuvieras escuchando en Technicolor! ...

... El TA-210 tiene un espectro vibracional inusualmente limpio ... Así que, aunque el TA-210 es un brazo largo y de aspecto convencional bajo medida, funciona muy bien ..."

Características

  • TA-210 es un brazo de tipo cardán equilibrado de forma estática, fácil de usar y ajustar para configuraciones óptimas de VTF
  • TA-210 tiene un conector DIN estándar de 5 pines para cable de brazo
  • La geometría del brazo permite una alineación Baerwald (también las recomendaciones de la IEC)
  • Contrapeso con escala interna/externa
    - Escala interna para aplicarse con el contrapeso principal
    - Escala externa para aplicarse cuando se añade un anillo de masa adicional
  • El contrapeso funcionará con una masa de portacápsulas+cápsula aproximadamente en el rango de 20 a 28g
  • TA-210 está equipado con un conector de portacápsulas estándar y puede ajustarse fácilmente de acuerdo con la plantilla de montaje incluida
  • Anillo de masa adicional para combinaciones de cápsula y portacápsulas más pesadas incluido (el anillo de masa adicional puede necesitar ser adjuntado para lograr la fuerza de seguimiento adecuada)
  • Peso del anillo de masa adicional 45g

Datos técnicos de TA-210

  • Masa efectiva sin portacápsulas: 5 g
  • Longitud efectiva del brazo (distancia entre la aguja y el punto de pivote): 329,0 mm
  • Distancia de montaje (distancia entre el punto de pivote y el centro del tocadiscos): 316,6 mm
  • Ángulo de compensación: 16,5 grados
  • Sobrante: 12,4 mm
  • Rango de ajuste de fuerza de seguimiento de lectura directa: 0-3 g
  • Rango de ajuste de fuerza de seguimiento con anillo de masa extra montado: 0-4 g
  • Rango de ajuste de altura: 35-55 mm
  • Diámetro del agujero de montaje de la base del brazo: 19-20 mm
  • Diámetro del eje central del brazo: 18,0 mm
  • Punto nulo interno: 66 mm
  • Punto nulo externo: 120,9 mm
  • Contrapeso para masa de cápsula + portacápsulas entre 21 y 28g, incluido Headshell LH-2000E, peso: 15,5 g
  • Peso total del TA-210 incluyendo portacápsulas: 536 g
  • Conjunto de cables de brazo 6NX-TSW-1010 incluido
  • Anillo de masa extra para cápsulas más pesadas incluido, peso: 45 g

    Descargar Guía de Usuario de TA-210 aquí
    Descargar patrón de base de brazo TA-210
    Descargar agujeros de montaje de TA-210
    Hoja de producto de brazos Ortofon
