Producto Histórico

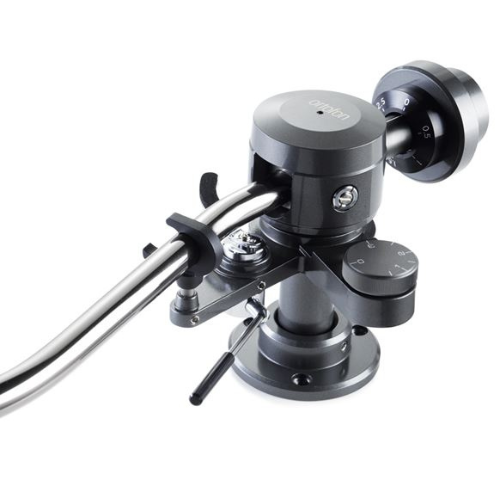

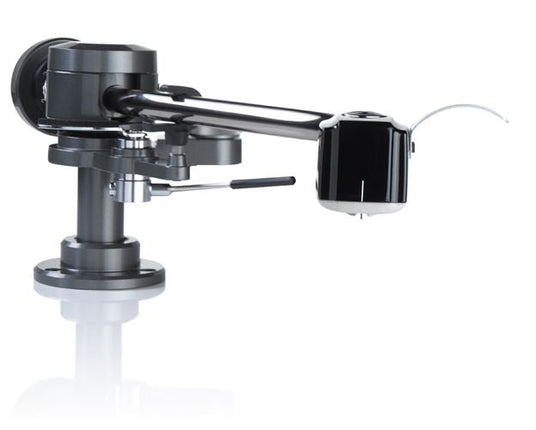

Ortofon TA-110 9"
brazo de tono de equilibrio estático

El TA-110 ha alcanzado el siguiente nivel al reducir vibraciones no deseadas en el brazo. El conocimiento de materiales de Ortofon es el primer ámbito de la tecnología de Ortofon que se aplicó al desarrollar el TA-110. Como especialista en caucho técnico, Ortofon utilizó uno de sus compuestos de caucho especiales al crear el caucho especialmente diseñado con altas propiedades de amortiguación de vibraciones. Las piezas de caucho se producen en las instalaciones de caucho técnico de Ortofon en Nakskov.

La segunda área de la tecnología de Ortofon es el extenso conocimiento sobre las propiedades y características de vibración. Ortofon ha adquirido este conocimiento a través del desarrollo de Conductores Óseos para la industria de audífonos. Al utilizar este conocimiento y los programas informáticos relacionados que simulan vibraciones en diferentes formas y materiales, Ortofon llegó a un TA-110 optimizado.

Características

• TA-110 es un brazo tipo gimbal de equilibrio estático, fácil de manejar y ajustar para lograr configuraciones óptimas de VTF.

• TA-110 cuenta con un conector DIN de 5 pines estándar para el cable del brazo.

• La geometría del brazo permite una alineación Baerwald (también siguiendo las recomendaciones IEC).

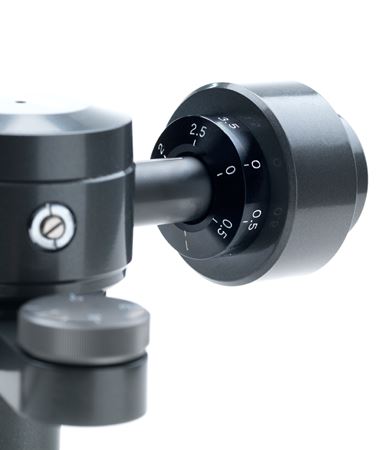

• Escala interna que se aplica con el contrapeso principal.

• Escala externa que se aplica cuando se añade el anillo de masa adicional.

• El contrapeso funciona con una masa combinada de Portacápsulas + cápsula que oscile aproximadamente entre 20 y 28 g.

• TA-110 está equipado con un conector de Portacápsulas estándar y se ajusta fácilmente de acuerdo con la plantilla de montaje incluida.

• Se incluye un anillo de masa extra para combinaciones más pesadas de cápsula y Portacápsulas.

• El anillo de masa extra pesa 45 g.

Para combinaciones más pesadas de cápsula y portacápsulas, por ejemplo, cápsulas SPU

Anillo de masa extra

Puede ser necesario colocar el anillo de masa adicional para lograr la fuerza de seguimiento adecuada. El contrapeso debe fijarse en la parte trasera del brazo, con la escala de números interiores mirando hacia adelante. Si necesitas el anillo de masa adicional, este debe instalarse antes de fijar el contrapeso al brazo.

<br>El anillo de masa adicional debe instalarse en la parte trasera del contrapeso y puede necesitar un ligero giro para facilitar su instalación. Asegúrate de que el anillo de masa adicional se ajuste firmemente a la parte gruesa del contrapeso.</br>

Aplicaciones

El TA-110 se puede combinar idealmente con el MC Windfeld Ti, MC A95, MC Cadenza Series, SPU Series y el Ortofon Xpression cápsulas.

Para SPU Series el anillo de masa extra puede necesitar ser adjuntado para lograr la fuerza de seguimiento adecuada. ¡La combinación de Xpression, el transformador ST-80 SE Moving Coil y TA-110 te brinda una experiencia suprema!

Grandes beneficios para el exigente usuario analógico

El TA-110 es un producto con grandes beneficios para el usuario analógico exigente. El TA-110 tiene una ranura de precisión mecanizada en el centro del tubo de aluminio. Se inserta un trozo del caucho especial de amortiguación de vibraciones de Ortofon en la ranura.

Un brazo sin ranura y sin amortiguador de caucho es simétrico en un plano vertical y lateral respecto a las vibraciones. La ranura rompe esta simetría y montar el inserto de caucho proporciona la amortiguación deseada. El efecto de las propiedades de amortiguación del caucho en el Ortofon TA-110 resulta en un brazo mucho menos estresado que un brazo convencional.

Reseñas sobre el TA-110

The Absolute Sound Noviembre 2016
Guía del comprador

"El brazo TA-110 de Ortofon ofrece un valor excepcional. Este brazo de tipo cardán, estáticamente equilibrado, utiliza un tubo de brazo estilo Baerwald, los cojinetes de más alta calidad de Ortofon y un headshell desmontable, e incluye un cable de cobre de alta pureza 6N de muy buena calidad...

Lo que hace el TA-110, lo hace muy bien. Aprovechando su experiencia en el análisis de vibraciones, Ortofon inyecta goma en una ranura del tubo de brazo, amortiguando las resonancias y logrando un brazo con una transparencia notable, baja coloración y un sonido preciso y natural..."

Hi-Fi World Marzo 2012

Por Adam Smith

"... Tan pronto como la aguja tocó el surco, me sorprendió y complació descubrir que el TA-110 elevó las interpretaciones musicales a un nivel notablemente superior. Suena como un diseño muy bien desarrollado, logrando atravesar la textura granulosa y difusa presente en prensados y grabaciones de mala calidad para ir directamente al grano y ofrecer lo mejor..."

... En el rango más bajo, el grave del TA-110 era firme, ampliamente extendido y mágicamente detallado... En ningún momento el TA-110 mostró signos de perder el control, sin importar el tipo de señal que recibiera... En la zona más alta, el TA-110 es tan puro y límpido como uno podría desear... Un brazo magníficamente fabricado y terminado, que brinda un sonido tan refinado y elegante como su acabado..."

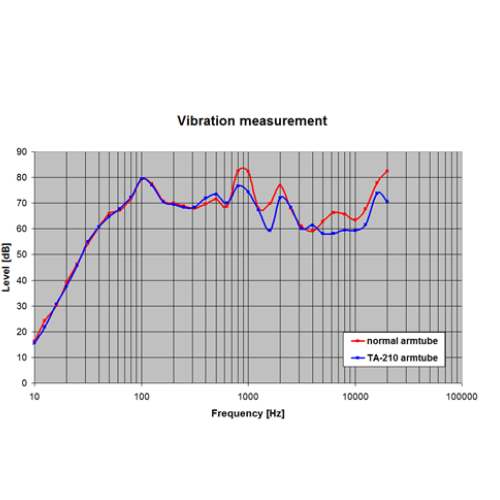

Medición de vibraciones TA-110


<br>
El brazo fue montado en el Mini Shaker 4810 de Brüel & Kjær, el cual fue alimentado con una señal de ruido rosa de banda ancha. El nivel de vibración se midió con un acelerómetro en miniatura Brüel & Kjær 4374 y un analizador de espectro configurado a una resolución de 1/3 de octava.
</br>
<br>Cuando se toma en cuenta la incertidumbre de la medición, los dos brazos muestran niveles de vibración casi iguales, excepto en el intervalo de 1kHz a 4kHz (rango medio-alto/agudos bajos).
</br><br>
Como es bien conocido a partir de las curvas de Fletcher-Munson, este es el intervalo donde el oído es más sensible, y este intervalo también es muy importante para una reproducción musical de alta calidad.</br>

<br>El efecto de las propiedades de amortiguación del caucho es evidente en el gráfico de Medición de Vibración.

Datos técnicos TA-110

  • Masa efectiva sin headshell: 3.5 g
  • Masa del portacápsulas suministrado: 15.5 g
  • Longitud efectiva del brazo (distancia entre la aguja y el punto de pivote): 231.0 mm
  • Distancia de montaje (distancia entre el punto de pivote y el centro del tocadiscos): 213.0 mm
  • Ángulo de offset: 23.9 grados
  • Sobresaliente: 18.0 mm
  • Rango de ajuste de fuerza de seguimiento de lectura directa: 0-3 g
  • Rango de ajuste de fuerza de seguimiento con anillo de masa extra montado: 0-4 g
  • Rango de ajuste de altura: 35-55 mm
  • Diámetro del orificio de montaje de la base del brazo: 19-20 mm
  • Diámetro del eje central del brazo: 18.0 mm
  • Punto nulo interno: 66 mm
  • Punto nulo externo: 120.9 mm
  • Contrapeso para masa de cápsula + portacápsulas entre 21 y 28 g incluido
  • Headshell LH-2000E incluido, peso: 15.5 g
  • Peso total del TA-110 incluyendo portacápsulas: 470 g
  • Conjunto de cables de brazo 6NX-TSW-1010 incluido
  • Anillo de masa extra para cápsulas más pesadas incluido, peso 45 g
